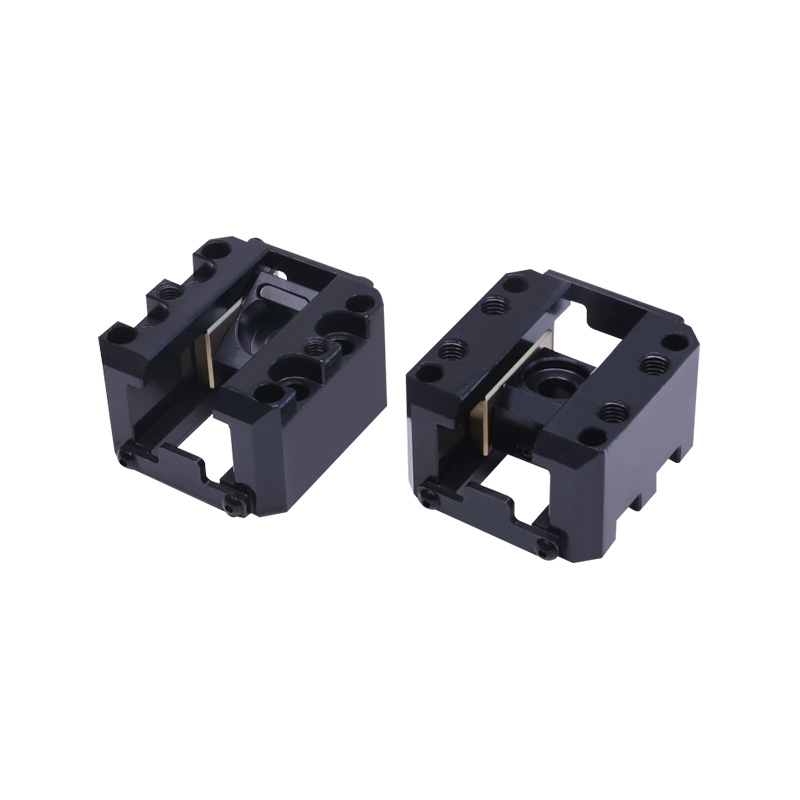

Наклонная направляющая выталкивателя для точного перемещения сердечника по бокам пресс-формы

Важный компонент в сложных конструкциях пресс-форм

В современной конструкции литьевых форм решающее значение имеет достижение плавного отделения детали при сохранении структурной точности. Ан Наклонный выталкиватель представляет собой специализированный механизм, используемый для создания бокового движения ядра во время процесса выброса. Это позволяет извлекать формованные детали с подрезами, боковыми отверстиями или сложной геометрией, не повреждая поверхность изделия.

Поскольку пластиковые компоненты становятся все более сложными, роль наклонной направляющей выталкивателя становится все более важной. Этот механизм преобразует вертикальное движение выталкивающей пластины в горизонтальное скользящее движение, обеспечивая контролируемое и синхронизированное втягивание бокового сердечника. Правильная конструкция и точность изготовления напрямую влияют на производительность пресс-формы и стабильность производства.

Принцип работы и механическая структура

Наклонная направляющая выталкивателя работает через наклонную направляющую конструкцию, установленную между пластиной выталкивателя и боковым стержневым блоком. Когда выталкивающая пластина движется вверх, угол наклона заставляет затвор двигаться горизонтально. Это механическое преобразование позволяет боковому сердечнику плавно выдвигаться до того, как формованная деталь будет полностью выброшена.

Точный расчет угла необходим для обеспечения сбалансированной передачи силы. Хорошо спроектированная наклонная направляющая выталкивателя поддерживает постоянную скорость движения и позволяет избежать чрезмерного трения. Структурная жесткость предотвращает деформацию при повторяющихся операциях, что обеспечивает долговечность формы в условиях крупносерийного производства.

Выбор материала и термообработка

Качество материала играет решающую роль в работе наклонной направляющей эжектора. Закаленную легированную сталь обычно выбирают из-за ее прочности и износостойкости. Процессы термообработки, такие как закалка и отпуск, улучшают твердость и структурную стабильность, гарантируя, что поверхности скольжения выдерживают повторяющиеся механические нагрузки.

Не менее важна обработка поверхности. Шлифование и полировка улучшают гладкость контакта между компонентами, уменьшая трение и продлевая срок службы. Правильно изготовленная наклонная направляющая эжектора сохраняет точность размеров и сводит к минимуму механический износ во время непрерывных циклов впрыска.

Прецизионная обработка и контроль допусков

Для достижения точных угловых размеров и жесткого контроля допусков необходима высокоточная механическая обработка. Фрезерование с ЧПУ и прецизионное шлифование широко используются в производстве наклонных направляющих эжектора. Строгие стандарты плоскостности и параллельности обеспечивают стабильное выравнивание внутри пресс-формы.

Процедуры проверки включают проверку размеров, испытание на твердость и моделирование движения. Перед установкой каждая наклонная направляющая выталкивателя должна соответствовать проектным характеристикам. Контролируемые производственные процессы сокращают необходимость корректировки сборки и способствуют эффективной настройке пресс-формы.

Настройка для конкретных применений пресс-форм

Различные конструкции пресс-форм требуют различной конфигурации углов, длины направляющих и грузоподъемности. Поэтому индивидуальные решения с наклонными выдвижными направляющими часто разрабатываются по инженерным чертежам. На этапе проектирования учитываются такие факторы, как давление впрыска, геометрия детали и частота циклов.

Техническое сотрудничество между разработчиками пресс-форм и производителями компонентов улучшает структурную оптимизацию. Перед массовым производством могут быть проведены испытания прототипа для подтверждения синхронизации движений. Индивидуальные решения обеспечивают совместимость со сложными системами литья под давлением и повышают общую эффективность производства.

Промышленное применение и преимущества в производительности

Наклонный выталкиватель широко применяется в автомобильных пластиковых деталях, корпусах электронных устройств, компонентах бытовой техники и прецизионных промышленных изделиях. Его способность обрабатывать подрезы повышает гибкость конструкции пресс-формы, сохраняя при этом стабильное качество деталей.

Обеспечивая плавное боковое извлечение стержня и надежную синхронизацию выталкивания, наклонный выталкиватель повышает стабильность производства и снижает требования к обслуживанию пресс-формы. Благодаря точному проектированию, прочным материалам и контролируемым производственным процессам этот компонент обеспечивает эффективную и стабильную работу в сложных операциях литья под давлением.
